Aperçu ProduitsÉcran de barre mécaniqueRendement élevé tournant l'appui mécanique d'usine de traitement des eaux résiduaires d'écran de barre

Rendement élevé tournant l'appui mécanique d'usine de traitement des eaux résiduaires d'écran de barre

High Efficiency Rotating Mechanical Bar Screen Wastewater Treatment Plant Support
High Efficiency Rotating Mechanical Bar Screen Wastewater Treatment Plant Support
High Efficiency Rotating Mechanical Bar Screen Wastewater Treatment Plant Support
Informations de base
Lieu d'origine: La Chine
Nom de marque: GNGTHISM
Certification: CE/ISO9001
Numéro de modèle: GNCF
Quantité de commande min: négociation
Prix: Negotiation
Détails d'emballage: paquet standard d'exportation
Délai de livraison: 10 ~ 20 jours
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 20 Jeux par mois
Contactez
matériel: SS304/SS316L Puissance: 0.37-1.5kw
Espace de grille: 2mm-15mm Paquet: en bois
Origine: Continent, Chine Utilisation: Industriel, à la maison, agriculture, hôpital, mécanique
Surligner:

eaux usées d'écran d'étape

,

râteau d'écran de barre

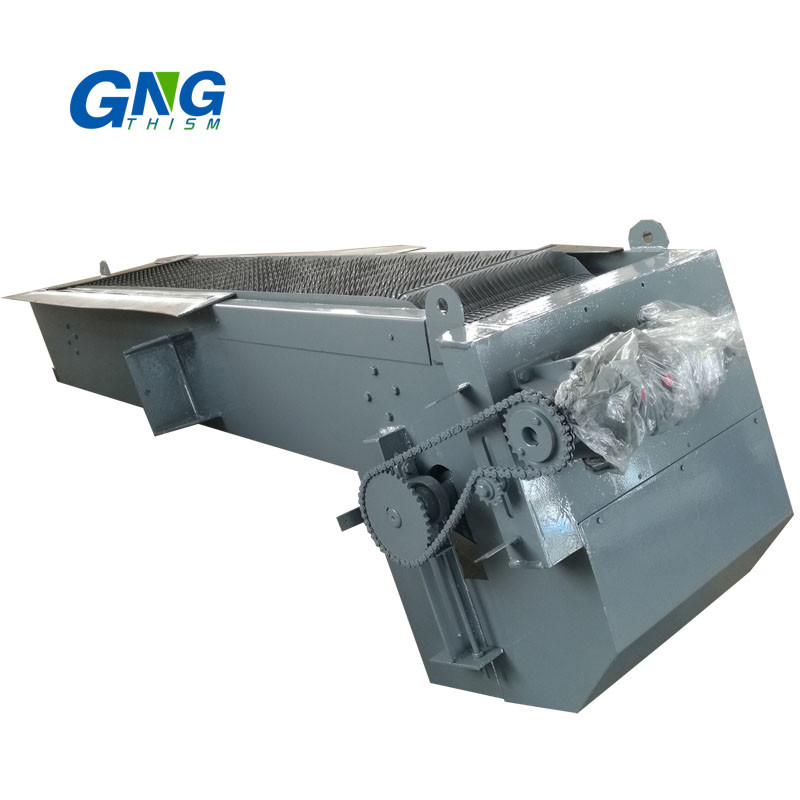

Rendement élevé tournant l'écran de barre mécanique pour l'usine de traitement des eaux résiduaires

Les écrans de barre à entraînement sont en grande partie préférés examiner l'équipement pour le retrait des solides classant dans un éventail. Ils sont particulièrement conçus pour l'installation en tant que tamis bruts et fins pour les usines moyennes et grandes de traitement des eaux résiduaires de l'eau et. L'écran de barre à entraînement « AME » se compose principalement des écrans de barre, du cadre, du plat mort et du descendeur de décharge qui est équipé d'un râteau de poche et d'un contre- mécanisme de nettoyage.

Paramètres techniques

Modèle
Paramètre		 GNCF
-500		 GNCF -600 GNCF
-700		 GNCF
-800		 GNCF
-900		 GNCF
-1000		 GNCF
-1100		 GNCF
-1200		 GNCF
-1300		 GNCF
-1400		 GNCF
-1500
Largeur de dispositif (millimètres) 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Largeur B1 (millimètre) de la Manche B+100
Gril efficace espaçant B2 (millimètres) B-157
Boulons d'anchrage espaçant B3 (millimètre) B+200
Largeur totale B4 (millimètres) B+350
Espacement de dents b (millimètre) t=100 1≤b≤10
t=150 10<b≤50
Installant le α d'angle (˚) 60-85
Profondeur H (millimètre) de la Manche 800-12000
Taille entre le port et la plate-forme H1 (millimètres) de décharge 600-1200
Taille totale H2 (millimètre) H+H1+1500
Taille de support arrière H3 (millimètres) t=100 ≈1000
t=150 ≈1000
Vitesse v (m/min) d'écran ≈2.1
Puissance N (kilowatts) de moteur 0.55-1.1 0.75-1.5 1.1-2.2 1.5-3.0
Perte principale (millimètre) ≤20 (aucune confiture)
Charge civile P1 (KN) 20 25
P2 (KN) 8 10
△P (KN) 1,5 2



Modèle
Paramètre		 GNCF-500 GNCF-600 GNCF-700 GNCF-800 GNCF-900 GNCF-1000 GNCF-1100 GNCF-1200 GNCF-1300 GNCF-1400 GNCF-1500
Tirant d'eau H3 (m) 1
Vitesse d'écoulement V (m/s) 0,8
Grille espaçant b (millimètre) 1 Débit Q (m3/s) 0,03 0,04 0,05 0,06 0,07 0,08 0,08 0,09 0,1 0,11 0,12
3 0,07 0,09 0,1 0,12 0,14 0,16 0,18 0,2 0,22 0,24 0,26
5 0,09 0,11 0,14 0,16 0,18 0,21 0,23 0,26 0,28 0,31 0,33
10 0,11 0,14 0,17 0,21 0,24 0,27 0,3 0,33 0,37 0,4 0,43
15 0,13 0,16 0,2 0,24 0,27 0,31 0,34 0,38 0,42 0,45 0,49
20 0,14 0,17 0,21 0,25 0,29 0,33 0,37 0,41 0,45 0,49 0,53
25 0,14 0,18 0,22 0,27 0,31 0,35 0,39 0,43 0,47 0,51 0,55
30 0,15 0,19 0,23 0,27 0,32 0,36 0,4 0,45 0,49 0,53 0,57
40 0,15 0,2 0,24 0,29 0,33 0,38 0,42 0,46 0,51 0,55 0,6
50 0,16 0,2 0,25 0,29 0,34 0,39 0,43 0,48 0,52 0,57 0,61

Principes de Woking :

Les écrans de barre sont nettoyés par l'aide d'un râteau de poche qui est relié à une chaîne sans fin fonctionnant entre deux pignons. Le râteau de poche est abaissé vers le bas au fond du canal dans la position d'ouverture. Il est fermé au fond pour nettoyer les débris qui sont arrangés sur les barres d'écran et se relèvent. Les débris rassemblés dans le râteau de poche sont nettoyés par un contre- essuie-glace quand le râteau de poche atteint au point de décharge. Ici les criblages sont enlevés sur un conteneur ou un transporteur pour une transformation plus ultérieure.

Avantages :

1.High Automaticité-peut fonctionner sans interruption sans n'importe quelle opération

2.High Effiency séparateur

puissance 3.Low

bruit 4.No

résistance 5.Good à la corrosion

6.Self-Protection---quand la surcharge, il donnera l'alarme de bruit-lumière et cessera de travailler automatiquement

travail 7.Can basé sur l'arrangement différent

8. sang-froid et contrôle manuel

nettoyage 9.Self

Produit Tag:

râteau d'écran de barre

eaux usées d'écran d'étape

traitement de l'eau de support de barre
